Пересечение фигур

Что происходит, когда две или более фигур соприкасаются или пересекаются между собой? В этом случае действуют два правила.

Во-первых, инструменты «Карандаш» (Pencil) и «Линия» (Line) действуют как нож, когда создаваемые ими линии пересекают другую фигуру. При этом нарисованная вами линия также распадается на отдельные отрезки. Это незаметно, пока вы не выделите или не переместите один из объектов. Так что, нанося линии на фигуры, помните, что они при этом разбиваются на объекты, каждый из которых можно редактировать отдельно.

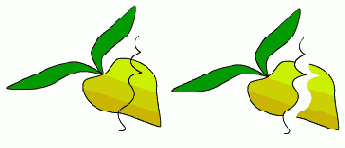

Рис. 477. Линия, нарисованная карандашом и пересекающая объект, разбивает его на отдельные объекты

Во-вторых, при наложении одного объекта на другой верхний объект замещает собой перекрываемую им область нижнего. Что это значит, понять можно только при выделении и перемещении объектов. Уточним это правило: если два объекта имеют одинаковый цвет, то при пересечении они образуют один комбинированный объект; если же два объекта имеют различные цвета, то при пересечении они остаются разделенными.

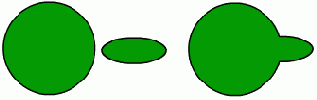

Рис. 478. Одинаково окрашенные круг и овал (без контуров) при пересечении образуют единый объект

Рис. 479. Черный объект, нарисованный на сером круге, после перемещения оставляет на своем месте «отверстие». Находясь на круге, он вытеснил покрываемую собой область круга

Вы можете нарисовать на фигуре некоторый контур, а затем переместить его за пределы этого рисунка. При этом возникнет эффект, будто вы вырезали участок, очерченный этим контуром. Таким образом, вы можете создавать графические элементы не только наложением, но и вырезанием.

Чтобы исключить указанные выше эффекты наложения, фигуры следует располагать в различных слоях. Что это такое и как с ними работать, мы рассмотрим в специальном разделе данной главы.
